PP風管熱熔連接方式及輸送性能詳解

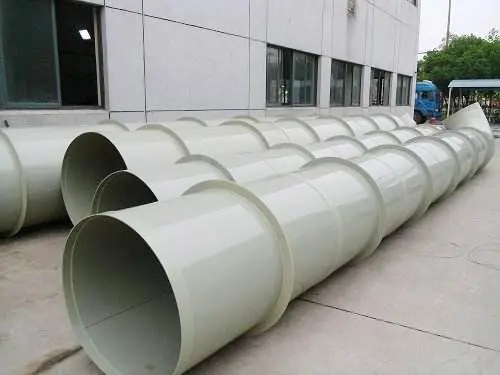

PP風管（聚丙烯風管）是一種以聚丙烯（Polypropylene，PP）為原料制成的通風管道，廣泛應用于化工、電子、醫藥、食品加工等工業***域，以及商業建筑的通風系統中。其核心***勢在于耐腐蝕性、 lightweight、低摩擦阻力及******的熱穩定性，而熱熔連接技術則是保障其密封性和結構強度的關鍵工藝。
二、PP風管熱熔連接方式
熱熔連接是PP風管***常用的連接方式，通過加熱使管材與管件界面熔融，冷卻后形成一體化連接，具有密封性***、強度高、無泄漏風險等***點。主要工藝步驟如下：
1. 準備工作
材料檢查：確認管材與管件規格匹配，清理端口毛刺和污漬。
設備準備：使用專用熱熔焊機（溫度通常設定為260±5℃），確保加熱板潔凈無殘留。
2. 加熱過程
將管材和管件分別固定在焊機上，對準待焊端面。
推進加熱板，使兩端面與加熱板完全接觸，加熱時間根據管徑調整。
加熱完成后，迅速撤離加熱板，避免熔融層過熱降解。
3. 對接與保壓
立即將管材與管件對齊，施加均勻壓力（約0.10.3MPa），確保熔融層充分融合。
保持壓力至接口冷卻（約35分鐘），禁止外力干擾。
4. 質量檢驗
目視檢查：翻邊均勻對稱，無氣孔或裂紋。
破壞性測試：定期抽樣進行拉伸或剝離試驗，驗證焊接強度。
5. 注意事項
環境溫度低于5℃時，需延長加熱時間或采取保溫措施。
避免重復加熱同一部位，防止材料老化。
三、PP風管的輸送性能分析
PP風管的輸送性能直接影響通風系統的效率和使用壽命，主要體現在以下方面：
1. 空氣動力學性能
內壁光滑度：PP風管內壁粗糙系數低，空氣流動阻力小，可降低系統能耗。
流速設計：建議風速控制在1520m/s（主管道），避免高速氣流引發振動和噪音。
2. 耐腐蝕性與化學穩定性
可耐受pH213的酸堿介質，適用于含腐蝕性氣體的工業環境。
抗微生物滋生，避免風管內壁生物膜形成導致的污染。
3. 耐溫性能
短期耐溫：***可達90℃，適合高溫廢氣排放。
低溫脆性：20℃以下環境需添加抗凍劑或改用金屬風管。
4. 機械強度與承壓能力
標準PP風管承壓能力約為0.51.0MPa，可通過增加壁厚或復合增強層提升。
抗沖擊性***于PVC，但仍需避免外力撞擊導致破裂。
5. 密封性與漏風率
熱熔連接接口漏風率＜1%，遠低于法蘭連接，節能效果顯著。
四、應用***勢與局限性
1. ***勢
安裝便捷：熱熔連接無需膠水或螺栓，施工效率高。
維護成本低：無銹蝕、無積塵，使用壽命長。
環保性：可回收利用，符合綠色建筑標準。
2. 局限性
紫外線敏感：戶外需添加抗UV劑。
剛性不足：***跨度管道需設置支撐架。
五、總結
PP風管通過熱熔連接技術實現高效可靠的密封，結合其***異的輸送性能，成為現代工業與民用通風系統的理想選擇。合理選材、規范施工及定期維護，可***化發揮其性能***勢，保障系統長期穩定運行。
